Pannello «Apri e salva progetto»

Il pannello «Apri e salva progetto» (Fig. 10) consente di gestire i file di progetto dell’indagine FullWaver.

Pannello di caricamento/salvataggio dei progetti.

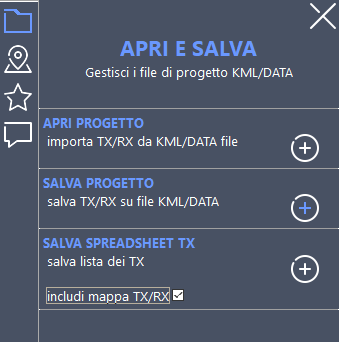

Fig. 10 Pannello di caricamento/salvataggio dei progetti.

Apri progetto

Apre un progetto FullWaver precedentemente salvato e ne ricalcola proprietà e grafici da visualizzare nelle schede di progetto.

Il comportamento di questo comando è diverso a seconda del numero e del tipo di file che si stanno caricando. In generale un progetto completo ERTdesign è costituito da 3 file con il medesimo nome e con estensioni .KML, .DATA e .TXT.

  • In presenza di tutti e tre i file, il programma utilizza il file KML per determinare la posizione degli elettrodi di ricezione e di trasmissione e per caricare il poligono o la polilinea contenenti la morfologia dell’area di indagine. Il file DATA viene utilizzato esclusivamente per ricaricare la combinazione dei dipoli di trasmissione (se coerenti con le informazioni su TX e RX, altrimenti i dipoli vengono ricalcolati). Il file TXT ricarica le impostazioni di design utilizzate per generare il progetto.
  • In assenza del file DATA o qualora il file DATA non contenga informazioni coerenti con il file KML (nomi dei sensori diversi o mancanti o altro) il programma utilizza il file KML per determinare la posizione degli elettrodi di ricezione e di trasmissione e ricalcola la combinazione dei dipoli di trasmissione.
  • In assenza di file KML il programma utilizza il file DATA sia per determinare la posizione degli elettrodi di ricezione e di trasmissione (che in questo caso saranno privi della referenziazione in latitudine e longitudine) che per caricare i dipoli di trasmissione.
  • In presenza del solo file TXT il programma usa il file per ricaricare le impostazioni di design presenti nel file.

Salva progetto

Consente di salvare i tre file che contengono le informazioni sul progetto:

  • il file KML con la posizione dei sensori (box V-FullWaver, elettrodi di ricezione e di trasmissione, area di indagine). Si può aprire questo file in Google Earth TM, modificarlo e importarlo nuovamente in ERTdesign mediante il comando Apri progetto per verificare come cambino i segnali e le sensitività in seguito a modifiche della geometria elettrodica.
  • Il file DATA è un file di testo che contiene la lista completa degli elettrodi e dei quadripoli. Il file può essere utilizzato per svolgere attività di modeling nell’ambito del sistema di tool di ERTLab64 TM e ViewLab3D.
  • Il file TXT contiene i parametri con la configurazione completa utilizzata per generare il set di sensori del progetto. Questo file può essere utilizzato per ricaricare le impostazioni di design per una nuova progettazione.

Nota

Nel caso in cui l’area non sia referenziata, all’atto del salvataggio del progetto sarà generato il solo file DATA con la lista completa di elettrodi e quadripoli. Com’è ovvio, non è possibile produrre il file KML con l’export dei sensori da visualizzare su Google Earth TM .

Salva spreadsheet TX

Consente di salvare la lista con la sequenza dei dipoli di trasmissione in un file spreadsheet modificabile (in formato HTML), da usare in cantiere per tenere traccia delle attività di trasmissione e documentare ogni fase dell’indagine.

Il segno di spunta sulla casella di controllo includi mappa TX/RX consente di includere nel documento la figura con la mappa della posizione dei sensori.
