Scheda «Tabelle TX/RX»¶
La scheda Tabelle TX/RX contiene le tabelle con le coordinate degli elettrodi di trasmissione e di ricezione generati, con le proprietà dei quadripoli ed lo pseudo-plot delle misure.
Fig. 29 Scheda con le tabelle delle proprietà dei sensori e pseudo-plot.
La scheda si compone di una sezione - in alto - in cui sono raccolti i comandi per la selezione delle tabelle da visualizzare e di una porzione inferiore ospitante i grafici.
Tabella Ricevitori¶
Fig. 30 Tabella con le proprietà dei ricevitori.
La tabella dei ricevitori contiene le informazioni sugli elettrodi RX, nell’ordine:
- Identificativo del box V-FullWaver.
- Numero dell’elettrodo (1, 2 o 3).
- Coordinate UTM X, Y e Z in metri.
- Coordinate geografiche: longitudine e latitudine in gradi e decimali di grado.
Tabella Trasmettitori¶

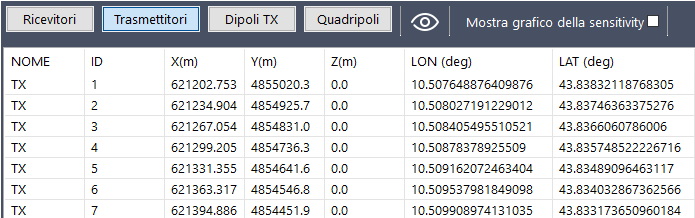

Fig. 31 Tabella con le proprietà dei trasmettitori.
La tabella dei trasmettitori contiene le informazioni sugli elettrodi TX, nell’ordine:
- Identificativo del gruppo di trasmettitori (in genere «TX»).
- Numero dell’elettrodo.
- Coordinate UTM X, Y e Z in metri.
- Coordinate geografiche: longitudine e latitudine in gradi e decimali di grado.
Tabella Dipoli TX¶
Fig. 32 Tabella con le proprietà dei dipoli di trasmissione.
La tabella dei dipoli TX contiene le informazioni sulle combinazioni di trasmettitori: la coppia identificativo/numero dell’elettrodo TX+ (A) e dell’elettrodo TX- (B) ed una colonna con la larghezza in metri del dipolo (apertura), utile per pianificare la logistica di cantiere.
Tabella Quadripoli¶
La tabella dei quadripoli contiene le informazioni del set totale di combinazioni dei TX/RX:
- I quattro elettrodi A, B, M e N che compongono il quadripolo, indicati attraverso le coppie identificativo/numero nelle prime otto colonne della tabella.
- La profondità massima di indagine del quadripolo (in metri).
- La profondità alla quale si registra la massima sensitività del quadripolo (in metri).
- Il fattore geometrico K del quadripolo.
- Il segnale Vmn atteso (mV).
- Il valore della corrente immessa al TX (mA) che produce il potenziale Vmn al dipolo di ricezione.
- La resistività apparente (Ohm m) della misura.

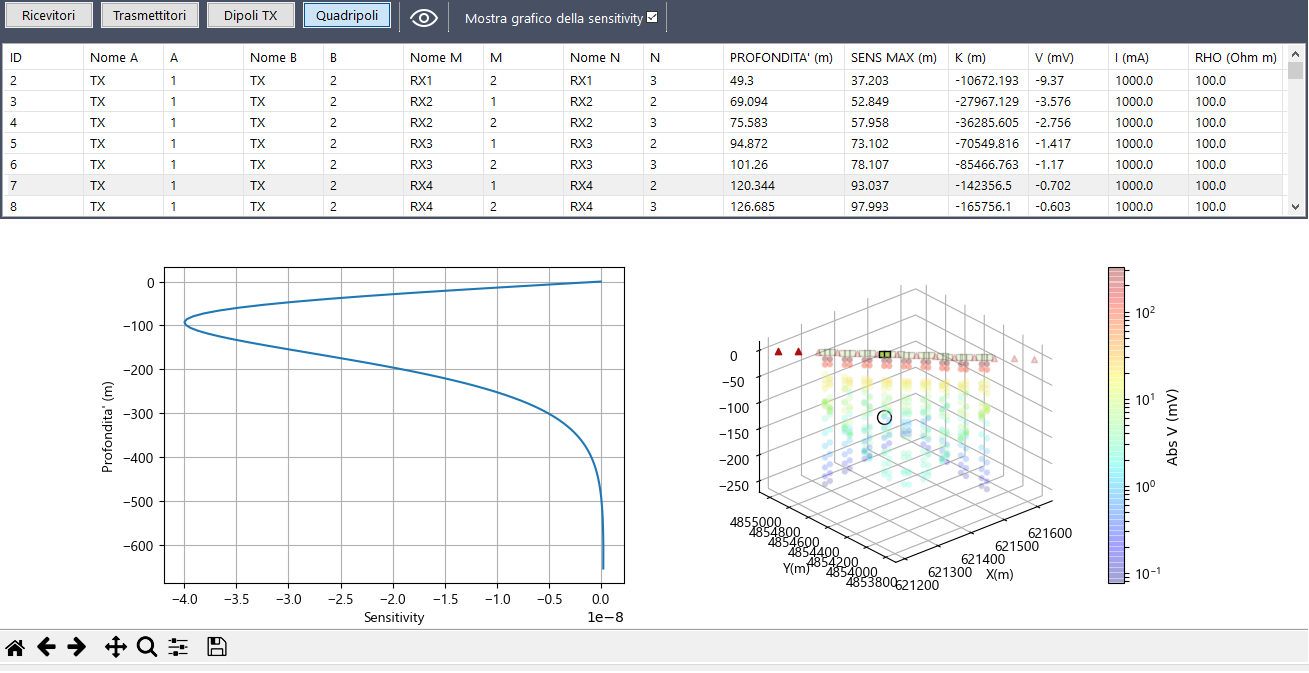

Fig. 33 Tabella con le proprietà dei quadripoli.
La tabella dei quadripoli è l’unica che ha funzionalità interattive: la selezione di una riga della tabella consente di evidenziarne la misura nella visualizzazione pseudo-plot: solo i 4 elettrodi del quadripolo sono colorati e la misura viene enfatizzata mediante un cerchio evidenziatore. Elettrodi e misure restanti sono rappresentati in trasparenza. Inoltre, se la casella di controllo Mostra grafico delle sensitivity è spuntata, viene visualizzato il diagramma della sensitività per quel quadripolo. Per rimuovere la trasparenza dei quadripoli dai grafici si può cliccare sul comando Aggiorna grafici di Fig. 34.
Fig. 34 Comando Aggiorna grafici.
Pseudo-plot¶

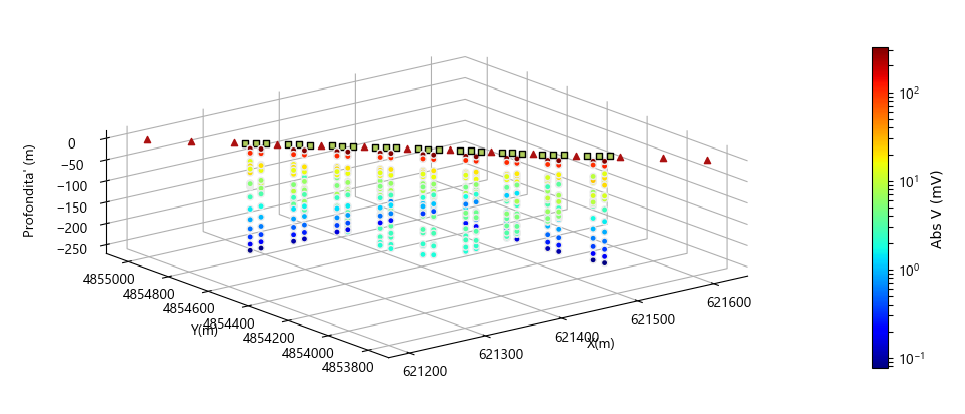

Fig. 35 Esempio di pseudo-plot.
La rappresentazione mediante pseudo-plot consente di visualizzare il complesso dei quadripoli, sintetizzandone le caratteristiche salienti in termini di copertura, profondità di indagine e segnale. Nel grafico è indicata la posizione dei sensori (in rosso i trasmettitori, in verde i ricevitori). I quadripoli (punti colorati) sono definiti sulla base delle proprietà grafiche di seguito descritte.
- Sul piano x, y il quadripolo è convenzionalmente posto al centro del dipolo di ricezione.
- Il quadripolo è posto alla profondità z corrispondente alla massima profondità di indagine.
- La scala-colori attribuita alle misure è quella definita dal range di valori assoluti del segnale Vmn.
Diagramma della sensitivity del quadripolo¶

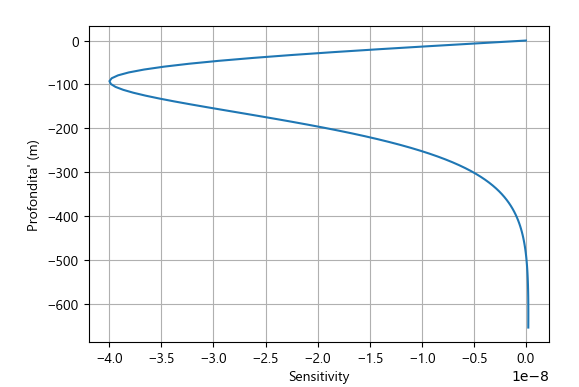

Fig. 36 Esempio di diagramma della sensitivity.
Rappresenta il comportamento della sensitività del quadripolo al variare della profondità. Questa è la funzione che viene integrata per il calcolo della massima profondità di indagine del quadripolo.
