Pannello «Definisci l’area d’indagine»

In assenza di un file KMZ/KML da cui caricare il profilo o l’area di indagine, è possibile definire una linea o un’area rettangolare di lavoro attraverso i comandi di questo pannello.

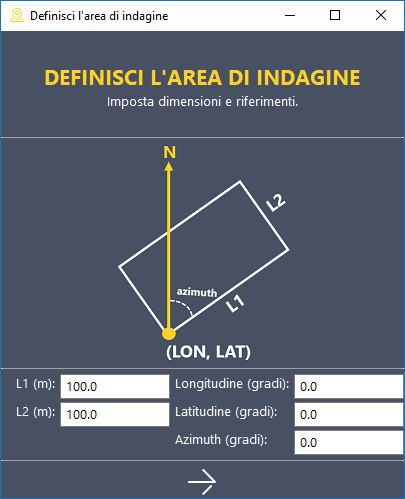

Fig. 15 Pannello per la definizione dell’area d’indagine.

Nel dettaglio, il pannello si compone dei seguenti comandi.

• L1(m) ed L2(m): rappresentano le dimensioni in metri dei due lati dell’area rettangolare. Per definire un profilo di indagine, una delle due dimensioni può essere posta pari a 0.
• Longitudine (gradi), Latitudine (gradi), Azimuth (gradi): servono a georeferenziare nello spazio l’area di indagine. Latitudine e longitudine specificano la coordinata geografica del vertice in basso a sinistra del rettangolo. L’azimuth definisce l’orientazione del lato L1 rispetto al Nord. Questi parametri possono essere anche lasciati pari a 0 qualora non si desideri georeferenziare l’area.

Nota

Nel caso in cui l’area non sia referenziata, all’atto del salvataggio del progetto sarà generato il solo file DATA con la lista completa di elettrodi e quadripoli. Com’è ovvio, non è possibile produrre il file KML con l’export dei sensori da visualizzare su Google Earth ^TM .
