Pannello «Preferenze»¶
Il pannello Preferenze permette di modificare le impostazioni predefinite del programma, consentendo all’utente di preimpostare i parametri di progettazione più frequentemente utilizzati. I parametri su cui si può intervenire sono raggruppati nelle sei sezioni Generali, Georeferenziazione, Area d’indagine, Transceiver, Trasmissioni e Parametri di cantiere.

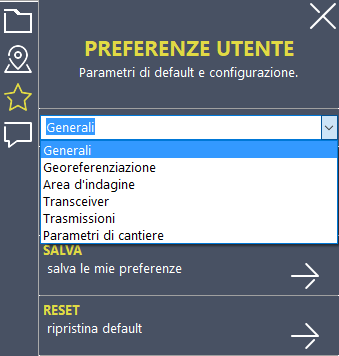

Fig. 19 Pannello Preferenze.
Le modifiche effettuate dall’utente possono essere rese permanenti attraverso il comando Salva e saranno attive al riavvio del software. Per ripristinare i parametri di fabbrica è possibile selezionare il comando Reset. Le preferenze utente sono salvate in un file di testo di nome ertdesign_ms_config.ini nella cartella preferences della directory di installazione del software.
Generali¶
Fig. 20 Preferenze Generali.
In questa sezione è possibile impostare la lingua dell’interfaccia utente, scegliendo tra inglese ed italiano.
Georeferenziazione¶
Fig. 21 Preferenze Georeferenziazione.
La sezione consente di scegliere quale ellissoide preimpostare per la conversione delle coordinate geografiche di Latitudine e Longitudine verso il piano di proiezione UTM. Si può scegliere tra 23 differenti ellissoidi. Il default fa uso dell’ellissoide WGS84.
Area d’indagine¶

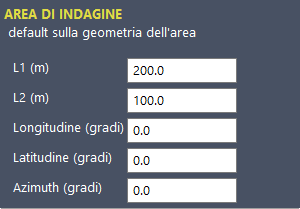

Fig. 22 Preferenze Area d’indagine.
In questa sezione ci sono i default sulla geometria dell’area di indagine, da generare come alternativa all’import da file KMZ/KML. I parametri presenti sono i medesimi descritti nella sezione relativa al Pannello «Definisci l’area di indagine» di questo manuale.
Transceiver¶

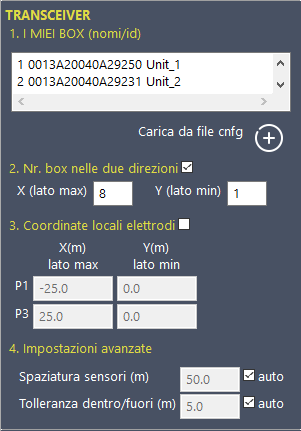

Fig. 23 Preferenze Transceiver.
I miei BOX (nomi/ID)¶
In questa casella di testo è possibile definire la lista delle stringhe identificative dei box multisource da utilizzare in cantiere. Questa operazione è fondamentale se si vuole generare il file di configurazione da utilizzare nel software Multisource per il controllo remoto delle misure. Ciascuna riga individua un box ed è costituita da 3 elementi:
- Numero dell’unità box.
- Seriale dell’unità box.
- Identificativo dell’unità box.
Per esempio: 1 0013A27840A29250 Unit_ERTdesign
La lista dei nomi/ID dei box può essere editata a mano o può essere imporata da file di configurazione o .wdat file mediante il comando Carica da file cnfg.
Nr. box nelle due direzioni¶
I parametri qui presenti sono i medesimi descritti nella Sezione «Transceiver» del Pannello Progettazione dell’indagine.
Coordinate locali elettrodi¶
I parametri qui presenti sono i medesimi descritti nella Sezione «Transceiver» del Pannello Progettazione dell’indagine.
Impostazioni avanzate¶
I parametri qui presenti sono i medesimi descritti nella sezione relativa ai Transceiver del Pannello Impostazioni avanzate.
Trasmissioni¶

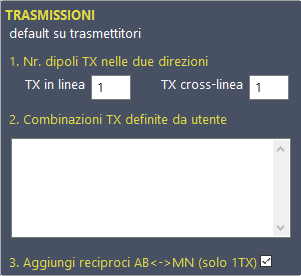

Fig. 24 Preferenze Trasmissioni.
I parametri qui presenti sono i medesimi descritti nel Pannello Progettazione dell’indagine e nella sezione relativa alle Trasmissioni del Pannello Impostazioni avanzate.
Parametri di cantiere¶

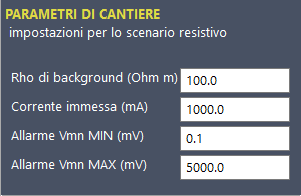

Fig. 25 Preferenze Parametri di cantiere.
I parametri qui presenti permettono di preimpostare le caratteristiche del contesto in cui si ipotizza di lavorare:
- Resistività di background: è il valore (in Ohm m) dello scenario resistivo medio in cui si opera.
- Corrente immessa: è il valore (in mA) che si ritiene di poter iniettare nel terreno in corrispondenza dei dipoli di trasmissione.
I parametri Allarme Vmn MIN e MAX consentono di preimpostare le soglie di allarme (in mV) per allertare l’utente in caso di potenziali troppo bassi o rispetto al rischio di overload al ricevitore.
