Pannello «Impostazioni avanzate»¶
Il pannello delle impostazioni avanzate consente all’utente di definire alcuni parametri personalizzati per affinare la progettazione dell’indagine. Le impostazioni sono suddivise in due sezioni, una per i parametri dei transceiver e una per le modalità di trasmissione.

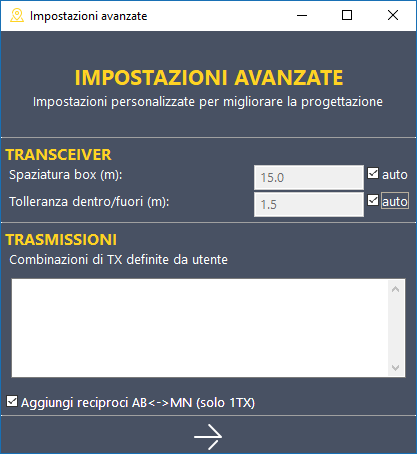

Fig. 16 Pannello delle impostazioni avanzate.
Al fine di rendere definitiva la modifica dei parametri, è necessario cliccare sul pulsante-freccia Applica presente alla base del pannello, che implementa le modifiche e riconduce alla finestra principale di design.
Transceiver¶
La sezione transceiver contiene due parametri di configurazione.
Spaziatura box¶
Il valore presente nella casella di testo rappresenta la distanza tra gli elettrodi consecutivi di due box adiacenti, come illustrato in figura Fig. 17

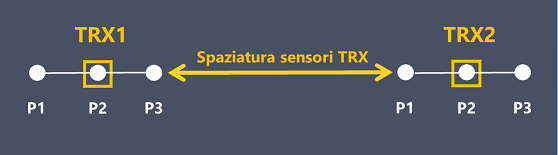

Fig. 17 Spaziatura tra i transceiver.
Quando la casella di controllo auto è selezionata, il software determina in automatico la spaziatura tra i transceiver, sulla base della geometria degli elettrodi: la distanza è posta pari alla larghezza del dipolo elettrodico più grande.
Tolleranza dentro/fuori¶
Definisce il raggio di tolleranza in metri per la collocazione dei box multisource all’interno dell’area di indagine ed è utile per rendere più flessibile la generazione dei box nel caso di geometrie complesse del poligono d’indagine. Nell’esempio di figura Fig. 18 la modifica della tolleranza da 5 metri (a) a 20 metri (b) determina l’aggiunta di cinque box al progetto, con un’estensione della copertura delle zone perimetrali dell’area di indagine.

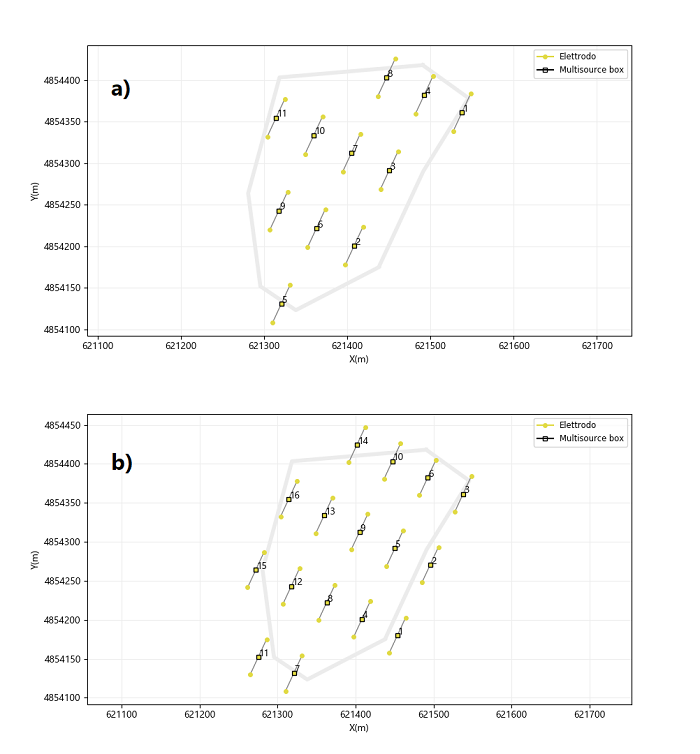

Fig. 18 Esempio di generazione dei RX per diverse tolleranze dentro/fuori: a) 5 m; b) 20m.
Quando la casella di controllo auto è selezionata, il software determina in automatico la tolleranza, sulla base della geometria degli elettrodi e pari al 10% della larghezza del dipolo elettrodico più grande.
Trasmissioni¶
Le impostazioni di questa sezione consentono di modificare le caratteristiche delle trasmissioni.
Combinazioni di TX definite da utente¶
In questa casella di testo è possibile definire le combinazioni di box da utilizzare come trasmettitori. Questa opzione lascia all’utente la libertà di scegliere quali box utilizzare o combinare nella trasmissione. Per fare ciò è sufficiente aggiungere nella casella di testo una linea per ciscuna combinazione di TX desiderata. Per esempio, specificare la riga 1 2 4 significa generare un set di n-poli di misura in cui i box 1, 2 e 4 trasmettono contemporaneamente ed i restanti box si comportano da ricevitori.
Dato che la generazione automatica delle combinazioni di trasmettitori è regolata da una logica di prossimità geometrica dei box, questa opzione consente di combinare box lontani nella trasmissione. Può inoltre rivelarsi utile per selezionare un subset di box da utilizzare come trasmettitori: quelli non specificati nella lista si comporteranno sempre solo da ricevitori.
Nota
Nella lista delle combinazioni non è possibile definire combinazioni di trasmettitori miste, ovvero righe con un numero diverso di dipoli di trasmissione. La generazione degli n-poli di misura in ERTdesign_ms è sempre costituita da un numero fisso di trasmettitori.
Aggiungi reciproci AB<->MN (solo 1TX)¶
Questa opzione consente l’aggiunta di quadripoli reciproci nella generazione di misure a singolo trasmettitore. Se l’opzione non è spuntata verranno generate solo le misure in cui il trasmettitore ha numerazione del box inferiore a quella del dipolo di ricezione.
