Scheda «Tabelle TX/RX»

La scheda Tabelle TX/RX contiene le tabelle con le coordinate degli elettrodi generati, con le proprietà degli n-poli ed lo pseudo-plot delle misure.

Fig. 29 Scheda con le tabelle delle proprietà dei sensori e pseudo-plot.

La scheda si compone di una sezione - in alto - in cui sono raccolti i comandi per la selezione delle tabelle da visualizzare e di una porzione inferiore ospitante i grafici.

Tabella Transceiver

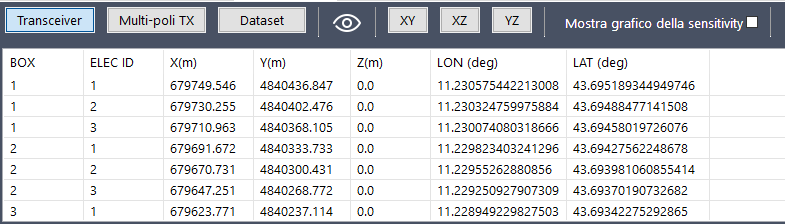

Fig. 30 Tabella con le proprietà dei ricevitori.

La tabella dei transceiver contiene le informazioni sugli elettrodi dei box, nell’ordine:

• Identificativo del box multisource.
• Numero dell’elettrodo (1, 2 o 3).
• Coordinate UTM X, Y e Z in metri.
• Coordinate geografiche: longitudine e latitudine in gradi e decimali di grado.

Tabella Multi-poli TX

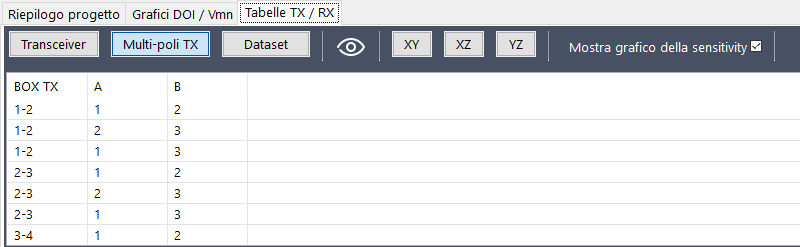

Fig. 31 Tabella con la lista dei trasmettitori.

La tabella dei multi-poli TX contiene le informazioni sulle combinazioni di trasmettitori: la prima colonna contiene gli identificativi dei box coinvolti nella trasmissione, le altre due colonne il numero dell’elettrodo TX+ (A) e dell’elettrodo TX- (B).

Tabella Dataset

La tabella degli n-poli di misura contiene le informazioni del set totale di combinazioni dei TX/RX:

• I box TX che sono coinvolti nella trasmissione.
• Gli elettrodi di ciascun box TX che si comportano da TX+ (A) e TX- (B).
• Il box di ricezione RX.
• Gli elettrodi del ricevitore che si comportano da M e N.
• La profondità massima di indagine del quadripolo (in metri).
• La profondità alla quale si registra la massima sensitività del quadripolo (in metri).
• Il fattore geometrico K del n-polo.
• Il segnale Vmn atteso (mV).
• Il valore della corrente immessa al TX (mA) che produce il potenziale Vmn al dipolo di ricezione.
• La resistività apparente (Ohm m) della misura.

Fig. 32 Tabella con le proprietà degli n-poli.

La tabella degli n-poli è l’unica che ha funzionalità interattive: la selezione di una riga della tabella consente di evidenziarne la misura nella visualizzazione pseudo-plot: solo gli elettrodi coinvolti nel n-polo sono colorati (in rosso i TX, in verde gli RX) e la misura viene enfatizzata mediante un cerchio evidenziatore. Elettrodi e misure restanti sono rappresentati in trasparenza. Inoltre, se la casella di controllo Mostra grafico delle sensitivity è spuntata, viene visualizzato il diagramma della sensitività per quel n-polo. Per rimuovere la trasparenza dei quadripoli dai grafici si può cliccare sul comando Aggiorna grafici di Fig. 33.

Fig. 33 Comando Aggiorna grafici.

I pulsanti XY, YZ, XZ consentono di definire le viste su ciascuno dei tre piani dello spazio.

Pseudo-plot

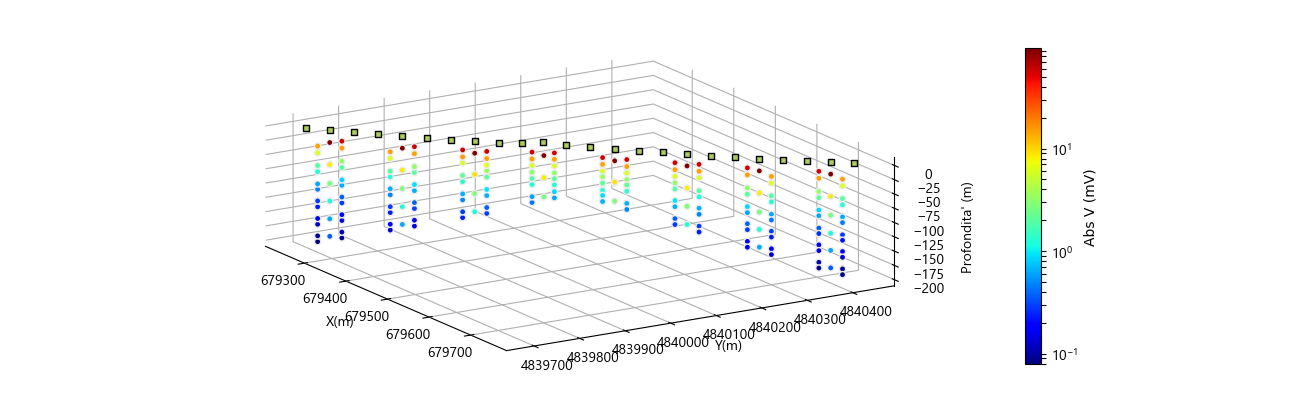

Fig. 34 Esempio di pseudo-plot.

La rappresentazione mediante pseudo-plot consente di visualizzare il complesso delle misure, sintetizzandone le caratteristiche salienti in termini di copertura, profondità di indagine e segnale. Nel grafico è indicata la posizione dei sensori. Gli n-poli di misura (punti colorati) sono definiti sulla base delle proprietà grafiche di seguito descritte.

• Sul piano x, y ciascun n-polo è convenzionalmente posto al centro del dipolo di ricezione.
• La misura è posta alla profondità z corrispondente alla massima profondità di indagine.
• La scala-colori attribuita alle misure è quella definita dal range di valori assoluti del segnale Vmn.

Diagramma della sensitivity del n-polo

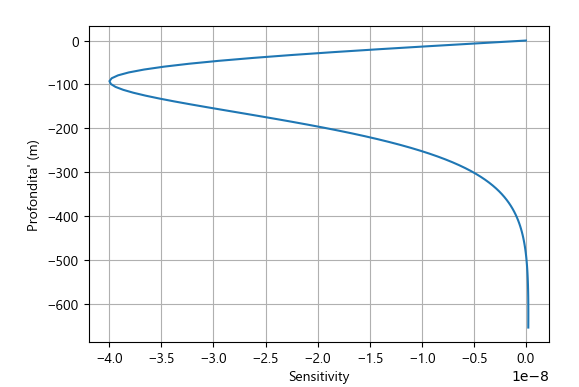

Fig. 35 Esempio di diagramma della sensitivity.

Rappresenta il comportamento della sensitività del n-polo al variare della profondità. Questa è la funzione che viene integrata per il calcolo della massima profondità di indagine del n-polo.
